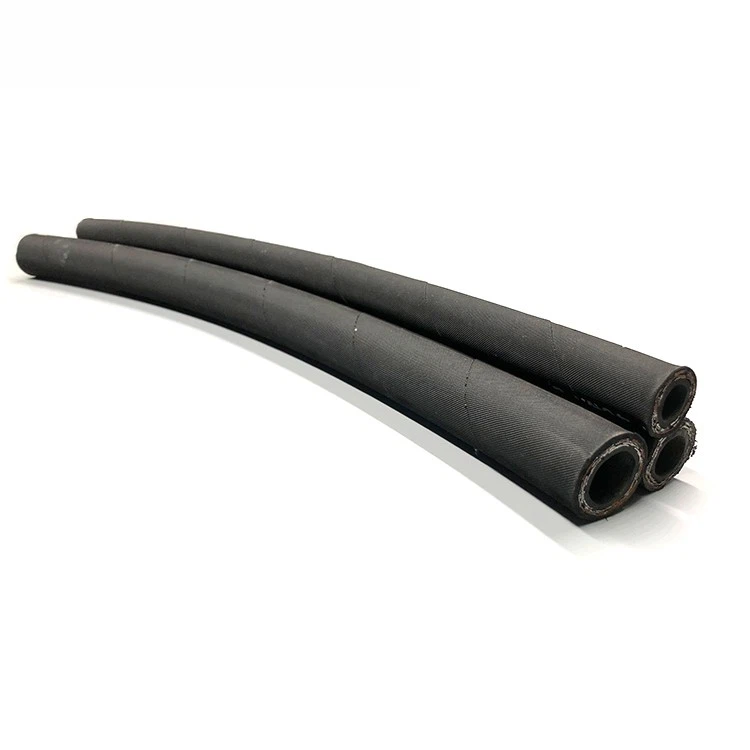

3 8 hidraulikus tömlő
Termékanyag: Szintetikus nitril gumi/Aramid+acélhuzal
Hőmérséklet: -40 fok (104) 100 fok (+212 ℉)
Termék színe: Kék, piros, narancssárga, Blackaccept szín testreszabása
Termékméret: Lásd az alábbi specifikációt a SheetAlso elfogadása az OEM tervezésében
Belső cső:olajálló szintetikus nitril gumi
MEGERŐSÍTÉS:Két réteg acélhuzalt fonott
Borító:olaj- és időjárásálló szintetikus gumi
ALKALMAZÁS:Magas - Nyomáshidraulikus vonalak. Megfelel vagy meghaladja az en 853 2 SN SAE 100R2AT teljesítménykövetelményeinek követelményeit. A nagynyomású hidraulikus rendszerekhez az iparban és a mezőgazdaságban.
FELÜLET:csomagolt felület, sima felület
Hőmérsékleti tartomány:40 fok (-104 ℉) 100 fokig (+212 ℉)
| SAE 100 R2 AT | |||||||||||
| Elemkód | Metrikus méret | Hüvelykes méret | SAE kötőjel mérete | I.D | Megerősítés.d | O.D | W.P | B.P | |||
| (MM) | (MM) | (MM) | |||||||||
| mm | Hüvelykes | Gondolatjel | Miniszterelnök | Maximum | Miniszterelnök | Maximum | Maximum | MPA | PSI | MPA | |
| R2-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.7 | 14.1 | 35.0 | 5250 | 140.0 |
| R2-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 35.0 | 5250 | 140.0 |
| R2-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 29.7 | 4455 | 119.0 |
| R2-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 28.0 | 4200 | 112.0 |
| R2-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.1 | 24.5 | 3675 | 98.0 |
| R2-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.3 | 19.2 | 2880 | 77.0 |
| R2-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.2 | 15.7 | 2355 | 63.0 |
| R2-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 14.0 | 2100 | 56.0 |
| R2-32 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.2 | 45.6 | 49.6 | 11.3 | 1695 | 45.5 |
| R2-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 56.0 | 8.7 | 1305 | 43.5 |
| R2-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 7.8 | 1170 | 31.5 |
| En 853 2 sn | |||||||||||
| Elemkód | Metrikus méret | Hüvelykes méret | SAE kötőjel mérete | I.D | Megerősítés.d | O.D | W.P | B.P | |||
| (MM) | (MM) | (MM) | |||||||||
| mm | Hüvelykes | Gondolatjel | Miniszterelnök | Maximum | Miniszterelnök | Maximum | Maximum | MPA | PSI | MPA | |
| 2SN-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.6 | 14.1 | 41.5 | 6225 | 165 |
| 2SN-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 40.0 | 6000 | 160 |
| 2SN-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 35.0 | 5250 | 140 |
| 2SN-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 33.0 | 4950 | 132 |
| 2SN-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.0 | 27.5 | 4125 | 110 |
| 2SN-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.2 | 25.0 | 3750 | 100 |
| 2SN-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.1 | 21.5 | 3225 | 85 |
| 2SN-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 16.5 | 2475 | 65 |
| 2SN-31 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.3 | 45.6 | 49.5 | 12.5 | 1875 | 50 |
| 2SN-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 55.9 | 9.0 | 1350 | 36 |
| 2SN-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 8.0 | 1200 | 32 |
Alapvető előnyök és jellemzők
1. Kiváló nyomásállóság és szerkezeti integritás
Kettős - réteg magas - szilárdsági acélhuzal fonott réteg: A hidraulikus tömlő mag megerősítő rétegeként a két - réteg magas - szilárdsági acélhuzal fonott csontváz kiváló ütközési ellenállást és impulzus fáradtság ellenállását biztosítja, és a közepes működési nyomással szemben állhat.
Kiváló olajállóság: A beépített - szintetikus gumi belső rétegben kiemelkedő ellenállással rendelkezik a különféle hidraulikus olajokkal, kenőolajokkal, üzemanyagolajokkal és hűtőfolyadékokkal szemben, megakadályozva a belső fali duzzanat vagy korrózió által okozott meghibásodást, és biztosítva a hidraulikus folyadékok tiszta áramlását.
Viseljen - rezisztens és időjárási és időjárási viszonyokat - ellenálló külső gumi réteg: A külső fekete sima vagy szövet - szöveges gumi réteg kiváló anti - kopás, anti - időjárási károsodások és anti -}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} viselése, -}.
2. Kiváló rugalmasság és könnyű használat
Jó hajlítási sugara: Összehasonlítva négy - rétegű huzalos sebcsuklóval, amely ugyanolyan nyomásminősítéssel rendelkezik (például R12), a 2SN -tömlők rugalmasabbak, könnyen telepíthetők és vezetékesek a kompakt berendezésekben, és csökkentik a telepítési feszültséget.
Könnyű kialakítás: Szerkezete könnyű elérni a könnyűsúlyt, biztosítva az erőt, megkönnyíti a szállítás és a rendszer integrációját, és elősegíti a berendezés teljes súlyának csökkentését.
3. Magas költségű teljesítmény és gazdaság
A 2SN hidraulikus tömlők az egyik leggazdaságosabb választás a közepes - nyomás alkalmazásokhoz. Ez biztosítja a hidraulikus tömlő specifikációi által megkövetelt megbízható teljesítményt és hosszú élettartamot ésszerű költségekkel, hatékonyan ellenőrizve a karbantartási és csere költségvetését.
4. Széles körű kompatibilitás és alkalmazhatóság
Ez a tömlő teljes mértékben kompatibilis a SAE 100R2-alapú tömlőszerelvények és tömlőszerelvények szokásos gyártási folyamataival, és könnyen elkészíthető a hidraulikus tömlőszerelvény különféle specifikációiba, hogy megfeleljen a különböző berendezések csatlakozási követelményeinek.
